CHENZHU EPLAN GS8531-EX.edz

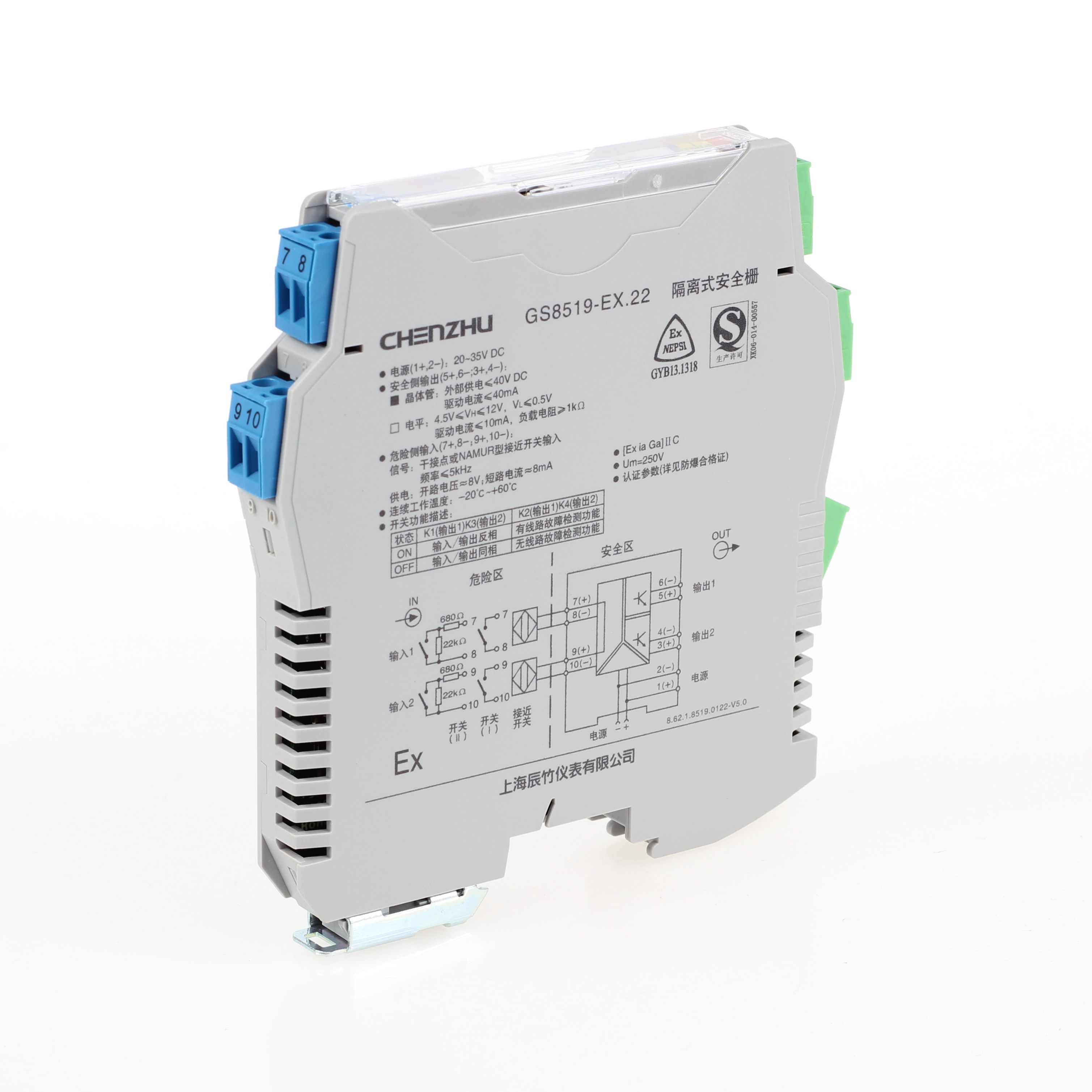

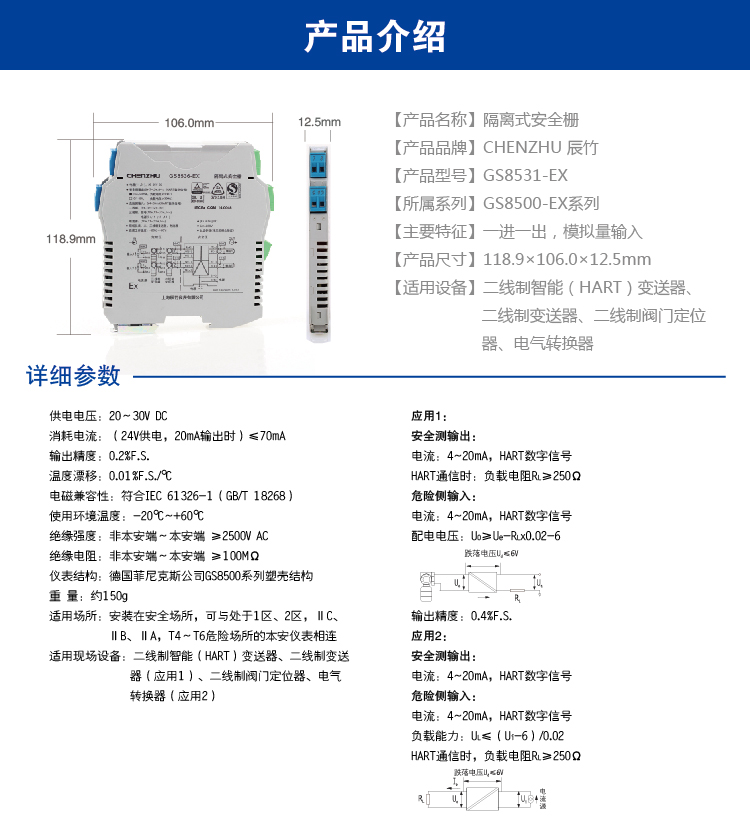

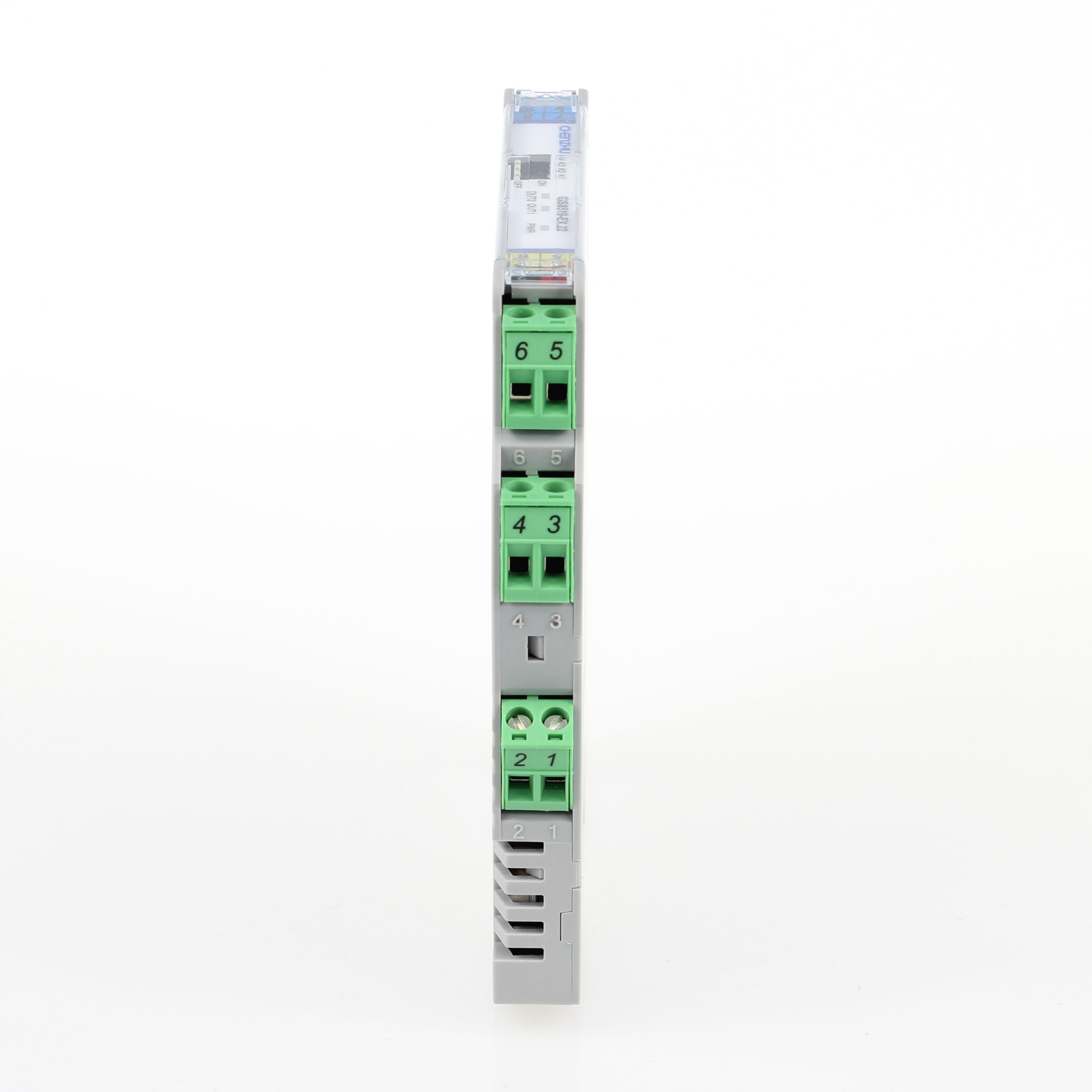

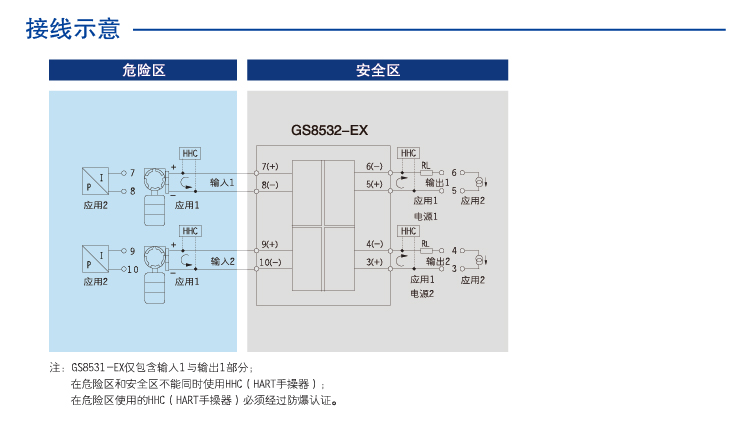

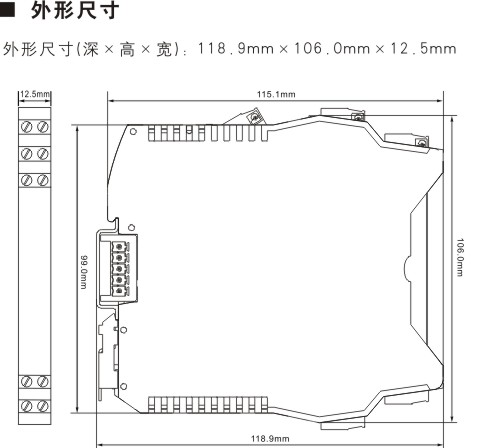

| 應用圖 | 尺寸圖 |
|
|
| 通道數 | 1進1出 |
| 輸出精度（20°C） | 0.4%F.S(應用1);0.2%F.S(應用2) |
| 溫度漂移 | 0.01%F.S./℃ |
| 絕緣強度 | 非本安端~本安端≥2500V AC |
| 絕緣電阻 | 非本安端~本安端≥100MΩ |
| 電磁兼容性 | 符合IEC 61326-1(GB/T 18268) |

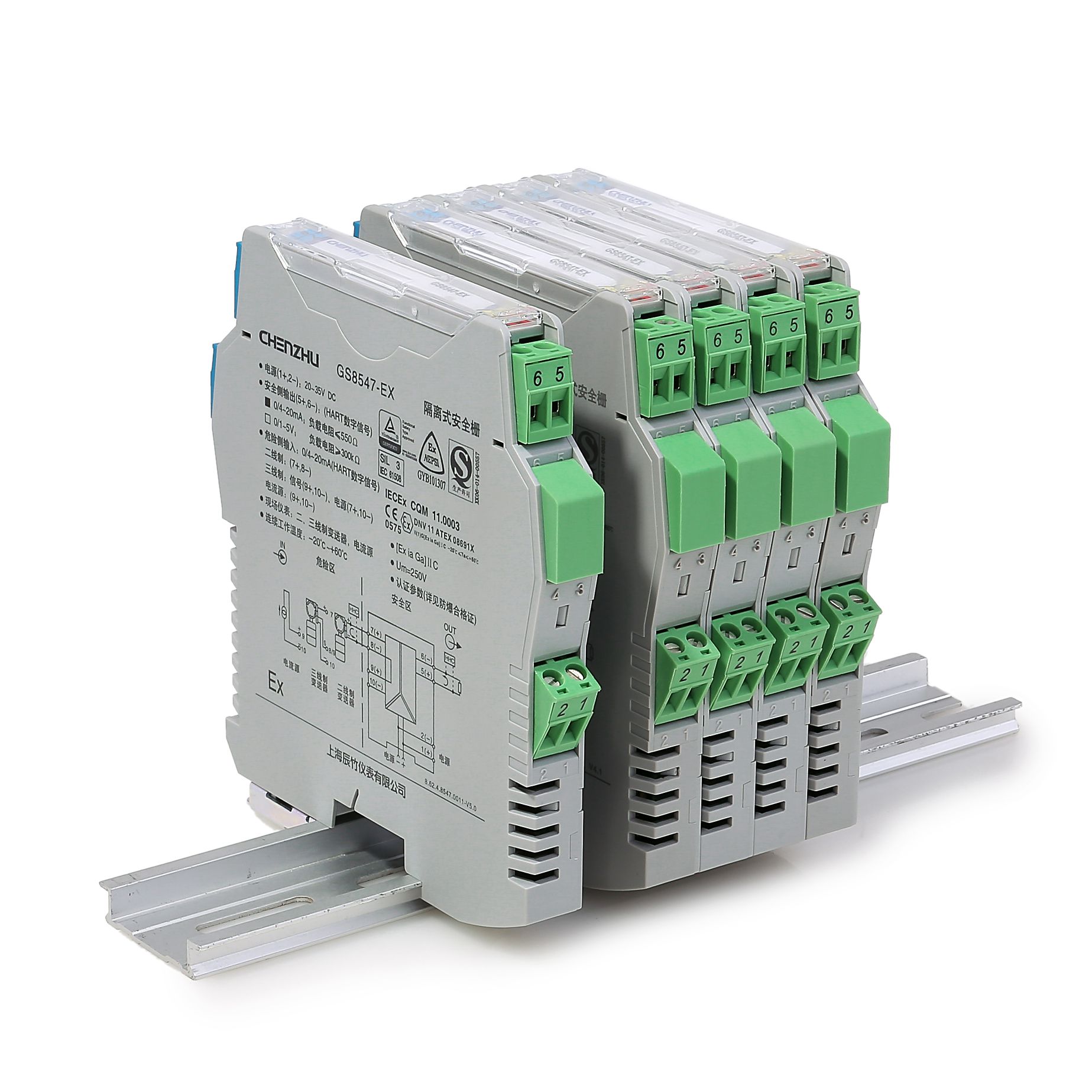

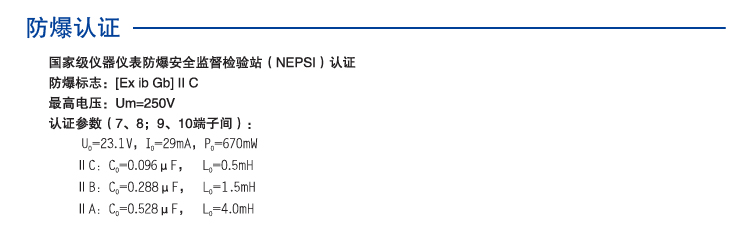

| 防爆標志 | [Ex ib Gb]ⅡC; [Ex ib Db]ⅢC |
| 重量 | 約150g |
| 連接的現場設備 | 二線制變送器(HART);二線制智能變送器(應用1);二線制閥門定位器;電氣轉換器(應用2) |
| 適用場所 | 安裝在安全場所，可與最高處于1區 IIC，21區，IIIC 危險場所的本安儀表連接 |
| 輸入信號 | 4~20mA;HART數字信號 |
| 配電電壓 | UO≥Ue-RL×0.02-6(應用1) |
| 輸出信號 | 4~20mA;HART數字信號 |
| 電流輸出負載電阻 | RL≥250Ω(HART通信時) |
| 負載能力 | RL≤(Ui-6)/0.02(應用2) |
| 供電電壓（Ue） | 20~30V DC(應用1) |
| 電源保護 | 電源反向保護 |
| 供電方式 | 回路供電 |
| 電源連接方式 | 端子供電 |
| 深度 | 118.9mm |
| 高度 | 106.0mm |
| 寬度 | 12.5mm |
| 品牌 | 德國菲尼克斯定制 |
| 材料 | PC |
| 防護等級 | IP20 |
| 阻燃等級 | UL94/V0 |
| 顏色 | 灰 |
| 認證 | NEPSI |
| CCC | [Ex ib Gb]ⅡC, [Ex ib Db]ⅢC 符合GB/T 3836.1、GB/T 3836.4 |
| 最高電壓Um | 250V |
| 最大輸出電壓Uo | 23.1V(7,8端子間) |
| 最大輸出電流Io | 29mA(7,8端子間) |
| 最大輸出功率Po | 670mW(7,8端子間) |
| ⅡC 最大外部電感Lo | 0.5mH(7,8端子間) |
| ⅡC 最大外部電容Co | 0.096μF(7,8端子間) |
| ⅡB 最大外部電感Lo | 1.5mH(7,8端子間) |
| ⅡB 最大外部電容Co | 0.288μF(7,8端子間) |
| ⅡA 最大外部電感Lo | 4.0mH(7,8端子間) |
| ⅡA 最大外部電容Co | 0.528μF(7,8端子間) |
| 電快速瞬變脈沖群抗擾度 | 依據標準:IEC 61326-1 |
| 浪涌(沖擊)抗擾度 | 依據標準:IEC 61326-1 |
| 射頻電磁場輻射抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| 靜電放電抗擾度 | 依據標準:IEC 61326-1 |
| 射頻場感應的傳導騷擾抗擾度 | 依據標準:IEC 61326-1;符合基本要求 |
| HART功能 | 有 |
| 連續工作溫度 | -20℃~+60℃ |
| 貯存溫度 | -40℃~+80℃ |
| 相對濕度 | 10%~90% |
| 環境要求 | 周圍環境中不得有強烈振動、沖擊以及大電流和火花等電磁感應營銷，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質 |
| 剛性導線可用橫截面范圍 | 0.5~2.5mm2 |
| 柔性導線可用橫截面范圍 | 0.5~2.5mm2 |
| 最小導線橫截面AWG | 24 |
| 最大導線橫截面AWG | 12 |
| 剝線長度 | 8mm |
| 螺紋 | M3 |
| 連接方式 | 螺釘連接 |
| 最小緊固扭矩 | 0.5 Nm |
| 最大緊固扭矩 | 0.6 Nm |
| 安裝方式 | DIN35mm導軌安裝 |
| 使用限制 | 1、在危險區和安全區不能同時使用HHC（HART手操器）,2、在危險區使用的HHC（HART手操器）必須經過防爆認證 |
